Komora konsolidometryczna CRS 500mm

Product Code : CRSCELL500

Duża komora typu CRS do próbek o średnicy do 500mm. Zaprojektowana do użycia z prasą obciążenową 250kN, wykonana jest ze stali nierdzewnej.

Product Code : GDSAOS

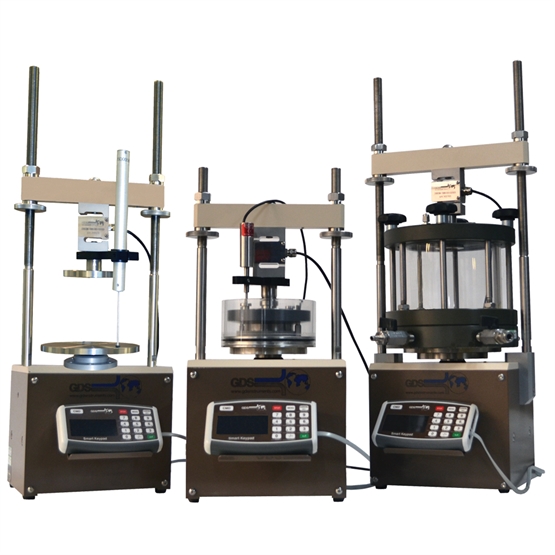

Automatyczny edometr GDS, (Automatic Oedometer System (GDSAOS)) jest nowoczesnym następcą tradycyjnych urządzeń bazujących na systemie dzwigni i ciężarków.

GDSAOS jest urządeniem elektromechanicznym, sterowanym z klawiatury numerycznej Smart Keypad, lub z poziomu komputera. Urządzenie zajmuje bardzo mało miejsca, poza podłączeniem do prądu nie potrzebuje ani sprężonego powietrza ani ciężarków. Używając komputera wyposażonego w oprogramowanie GDSLAB odpowiedzialne za akwizycję i kontrolę badania, testy mogą być przeprowadzane automatycznie, co oznacza że każdy etap będzie trwał tylko tyle czasu ile potrzeba, będąc przełączany na następny również w nocy czy w weekend.

Możliwości systemu

Poza możliwością wykonywania badań edometrycznych (skokowy przyrost obciążenia (incremental loading IL)), urządzenie może być doposażone w komorę konsolidometryczną typu CRS (ciągły przyrost odkształcenia (constant rate of strain)), lub wykonywać badania wytrzymałościowe jednoosiowego ściskania (UC - unconfined compression), wszystko w pełni automatycznie.

Również bardziej zaawansowane możliwości rozbudowy są dostępne takie jak pomiar ciśnienia porowego czy "bender elements".

Kod produktu : GDSCRS

Konsolidometr typu CRS (stała szybkość odkształcania próbki) zbudowany jest z ramy obciążeniowej i komory konsolidacyjnej. Może on zadawać ciśnienie wsteczne i mierzyć ciśnienia porowe w zakresie do 1 MPa (wersja niskociśnieniowa) lub 20 MPa (wersja wysokociśnieniowa). Współpracując z kontrolerami i oprogramowaniem GDS system może sam wykonywać całe badanie od początku do końca. Rozkład obciążeń określa użytkownik zadając stałą szybkość odkształcania.

Możliwości systemu

W typowym badaniu edometrycznym naprężenie zadawane jest w sposób skokowy. Natomiast w konsolidometrze próbka obciążana jest stopniowo, a jej odkształcenie osiowe zwiększa się ze stałą szybkością. Ciśnienie wsteczne (wody porowej) zadawane jest w sposób kontrolowany, a odpływ wody następuje przez podstawę aparatu. Zaleta tej metody polega na tym, że znacznie skrócony zostaje czas wykonania całego badania konsolidometrycznego.

Kod produktu : GDSCTS

System do badań konsolidometrycznych (GDSCTS) jest nowoczesnym, całkowicie zautomatyzowanym aparatem przeznaczonym do badania gruntów. Może on wykonywać badania klasyczne jak stopniowe obciążanie (IL), oraz zaawansowane jak badania se stałym przyrostem obciążenia (CRL) czy stałym przyrostem odkształcenia (CRS). Badania odbywają się pod kontrolą komputera PC. Korzystając z oprogramowania GDSLAB użytkownik może faktycznie zaplanować prawie każde badanie. Mając do dyspozycji cały szereg kontrolerów ciśnienia oraz komór każdy z systemów można dostosować do wymagań technicznych i możliwości budżetowych użytkownika.

Możliwości systemu

System zbudowano w oparciu albo o komory Bardena-Rowe'a, albo komory Rowe'a oraz kontrolery ciśnienia/objętości. Opis tych dwóch typów komór konsolidacyjnych znajduje się w innym miejscu. Każdy z dwóch kontrolerów ciśnienia połączony jest z komputerem i komorą. Kontrolery te służą do:

• regulacji naprężenia osiowego i pomiaru odkształcenia osiowego
• ustawiania ciśnienia wstecznego i pomiaru zmiany objętości

System konsolidometryczny GDS może pracować jako system do trójosiowych badań z zastosowaniem ścieżki naprężeń (TTS). Wystarczy, że zmienimy komorę pomiarową i dołączymy dodatkowy kontroler ciśnienia/objętości. Alternatywą jest doposażenie zestawu w prasę obciążeniową i klasyczną komorę trójosiową aby rozszerzyć jego funkcjonalność o badania trójosiowe. Zarówno od strony sprzętowej jaki oprogramowania, GDS tworzy systemy o charakterze modularnym, których poszczególne elementy mają charakter uniwersalny.
